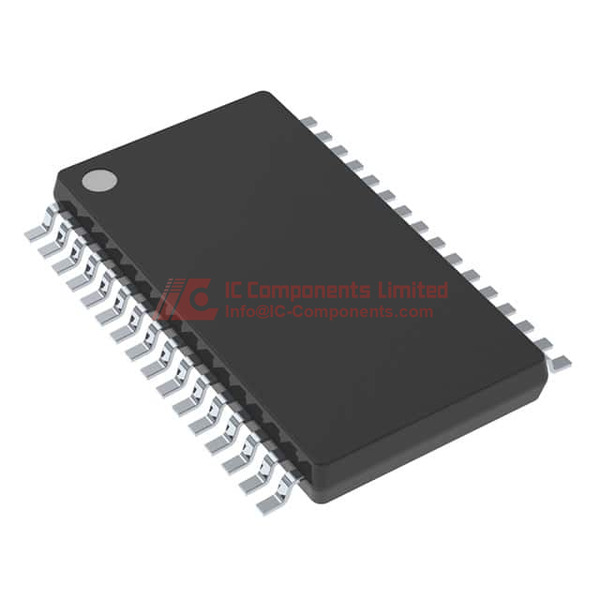

296~4226056~DAP~32-Top.jpg ImageΠροβολή μεγαλύτερης εικόνας
Η εικόνα μπορεί να είναι παράσταση.
Δείτε τις προδιαγραφές για τα στοιχεία του προϊόντος.

TPS2205IDAPR

Σε απόθεμα 30907 pcs Τιμή αναφοράς (σε δολάρια ΗΠΑ)
1+
$2.031
10+
$1.7229
30+
$1.5304
100+
$1.3335
500+
$1.2438
1000+
$1.2052
Κατασκευαστής Αριθμός εξαρτήματος:
TPS2205IDAPR
Κατασκευαστής / Μάρκα
Texas Instruments
Μέρος της Περιγραφή:
IC PWR SWITCH 3:4 32HTSSOP
Φύλλα δεδομένων:
TPS2205IDAPR(1).pdfTPS2205IDAPR(2).pdf
Κατάσταση χωρίς μόλυβδο / κατάσταση RoHS:
RoHS Compliant
Κατάσταση αποθεμάτων:
Νέο πρωτότυπο, διαθέσιμο σε μέγεθος 30907 τεμ.
Μοντέλο ECAD:
Πλοίο από:
Hong Kong
Τρόπος αποστολής:
DHL/Fedex/TNT/UPS

Έρευνα Online

Παρακαλώ συμπληρώστε όλα τα υποχρεωτικά πεδία με τα στοιχεία επικοινωνίας σας.Κάντε κλικ στο "ΥΠΟΒΟΛΗ ΑΙΤΗΜΑΤΟΣ" θα επικοινωνήσουμε σύντομα μαζί σας μέσω email. Ή στείλτε μας email: Info@IC-Components.com
Αριθμός εξαρτήματος
Κατασκευαστής
Απαιτούμενη ποσότητα
Ενδεικτική τιμή(USD)
Όνομα Εταιρίας
όνομα επαφής
ΗΛΕΚΤΡΟΝΙΚΗ ΔΙΕΥΘΥΝΣΗ
Τηλέφωνο
Μήνυμα
Εισαγάγετε τον κωδικό επαλήθευσης και κάντε κλικ στην επιλογή "Υποβολή"
Αριθμός εξαρτήματος TPS2205IDAPR
Κατασκευαστής / Μάρκα Texas Instruments
Ποσότητα αποθέματος 30907 pcs Stock
Κατηγορία Ολοκληρωμένα κυκλώματα (ICs) > Drivers Load PMIC - διακόπτες διανομής ισχύος,
Περιγραφή IC PWR SWITCH 3:4 32HTSSOP
Κατάσταση χωρίς μόλυβδο / κατάσταση RoHS: RoHS Compliant
RFQ TPS2205IDAPR φύλλα δεδομένων TPS2205IDAPR Λεπτομέρειες PDF για en.pdf
Τάσης - Προμήθεια (Vcc / Vdd) Not Required
Τάση - Φορτίο 3.3V, 5V, 12V
Τύπος Αλλαγής PCMCIA Switch
Συσκευασία της συσκευής με τον προμηθευτή 32-HTSSOP
Σειρά -
Rds On (Τύπος) 103mOhm
Λόγος - Είσοδος: Έξοδος 3:4
Συσκευασία / υπόθεση 32-PowerTSSOP (0.240', 6.10mm Width)
Πακέτο Tape & Reel (TR)
Τύπος εξόδου -
Διαμόρφωση εξόδου High Side
Θερμοκρασία λειτουργίας -40°C ~ 85°C (TA)
Αριθμός Εξόδων 4
τοποθέτηση Τύπος Surface Mount
διασύνδεση Parallel
Τύπος εισόδου -
Χαρακτηριστικά Status Flag
Προστασία σφαλμάτων Current Limiting (Fixed), Over Temperature
Τρέχουσες - εξόδου (Max) 1A
Αριθμός προϊόντος βάσης TPS2205

Συσκευασία & ESD

Χρησιμοποιείται συσκευασία θωράκισης στατικού ηλεκτρισμού βιομηχανικού προτύπου για ηλεκτρονικά εξαρτήματα. Τα αντιστατικά, ημιδιαφανή υλικά επιτρέπουν την εύκολη αναγνώριση IC και συγκροτημάτων PCB.
Η δομή της συσκευασίας παρέχει προστασία από ηλεκτροστατική εκφόρτιση βάσει των αρχών του κλωβού Faraday. Αυτό βοηθά στην προστασία ευαίσθητων εξαρτημάτων από στατική εκφόρτιση κατά τον χειρισμό και τη μεταφορά.


Όλα τα προϊόντα συσκευάζονται σε αντιστατική συσκευασία ασφαλή για ESD. Οι ετικέτες της εξωτερικής συσκευασίας περιλαμβάνουν αριθμό εξαρτήματος, μάρκα και ποσότητα για σαφή αναγνώριση. Τα προϊόντα επιθεωρούνται πριν από την αποστολή για να διασφαλιστεί η σωστή κατάσταση και η γνησιότητά τους.

Η προστασία ESD διατηρείται καθ’ όλη τη διάρκεια της συσκευασίας, του χειρισμού και της παγκόσμιας μεταφοράς. Η ασφαλής συσκευασία παρέχει αξιόπιστη σφράγιση και αντοχή κατά τη μεταφορά. Πρόσθετα υλικά απορρόφησης κραδασμών εφαρμόζονται όταν απαιτείται για την προστασία ευαίσθητων εξαρτημάτων.

Ποιοτικός Έλεγχος(Έλεγχος Εξαρτημάτων κατά IC)Εγγύηση Ποιότητας

Μπορούμε να προσφέρουμε παγκόσμια υπηρεσία ταχείας παράδοσης, όπως DHL ή FedEx ή TNT ή UPS ή άλλον μεταφορέα για την αποστολή.

Παγκόσμια Αποστολή με DHL/FedEx/TNT/UPS

Έξοδα Αποστολής αναφοράς DHL/FedEx
1). Μπορείτε να παρέχετε τον λογαριασμό σας ταχείας μεταφοράς για την αποστολή· εάν δεν διαθέτετε λογαριασμό ταχείας μεταφοράς, μπορούμε να προσφέρουμε τον δικό μας εκ των προτέρων.
2). Χρήση του δικού μας λογαριασμού για αποστολή, Χρεώσεις αποστολής (Αναφορά DHL/FedEx, Διαφορετικές χώρες έχουν διαφορετικές τιμές.)
Χρεώσεις αποστολής: (Αναφορά σε DHL και FedEx)
Βάρος (KG): 0.00kg-1.00kg Τιμή (USD$): USD$60.00
Βάρος (KG): 1.00kg-2.00kg Τιμή (USD$): USD$80.00
* Η τιμή κόστους είναι ενδεικτική με βάση DHL/FedEx. Για αναλυτικές χρεώσεις, παρακαλούμε επικοινωνήστε μαζί μας. Οι χρεώσεις ταχείας αποστολής διαφέρουν ανά χώρα.



Αποδεχόμαστε τους όρους πληρωμής: Τηλεγραφική Μεταφορά (T/T), Πιστωτική Κάρτα, PayPal και Western Union.

PayPal:

Στοιχεία Τράπεζας PayPal:
Επωνυμία Εταιρείας : IC COMPONENTS LTD
Αναγνωριστικό PayPal: PayPal@IC-Components.com

ΤΡΑΠΕΖΙΚΗ ΜΕΤΑΦΟΡΑ (Τηλεγραφική Μεταφορά)

Πληρωμή για Τηλεγραφικές Μεταφορές:
Επωνυμία Εταιρείας : IC COMPONENTS LTD Αριθμός Λογαριασμού Δικαιούχου : 549-100669-701
Όνομα Τράπεζας Δικαιούχου : Bank of Communications (Hong Kong) Ltd Κωδικός Τράπεζας Δικαιούχου : 382 (για τοπική πληρωμή)
SWIFT Τράπεζας Δικαιούχου : COMMHKHK
Διεύθυνση Τράπεζας Δικαιούχου : Υποκατάστημα Tsuen Wan Market Street 53 Market Street, Tsuen Wan N.T., Χονγκ Κονγκ

Για οποιεσδήποτε ερωτήσεις ή απορίες, παρακαλούμε επικοινωνήστε μαζί μας Email: Info@IC-Components.com


TPS2205IDAPR λεπτομέρειες προιόντος:

Το TPS2205IDAPR είναι ένα ολοκληρωμένο κυκλωμα (IC) από τη Luminary Micro/Texas Instruments, σχεδιασμένο για εφαρμογές διανομής ισχύος και ελέγχου φορτίου. Αποτελεί μέλος της κατηγορίας προϊόντων PMIC (Power Management Integrated Circuit) - Διακόπτες Διανομής Ισχύος, Οδηγοί Φορτίου, προσφέροντας λύση διακόπτη υψηλής όψης (high-side switch) με πολλά προστατευτικά χαρακτηριστικά.

Τα βασικά χαρακτηριστικά του TPS2205IDAPR περιλαμβάνουν:

Εύρος θερμοκρασίας λειτουργίας από -40°C έως 85°C, καθιστώντας το κατάλληλο για ποικίλες εφαρμογές

Συμβατότητα με τροφοδοσίες 3,3V, 5V και 12V

Τέσσερις ανεξάρτητοι διακόπτες υψηλής όψης με μέγιστο ρεύμα εξόδου 1Α ανά κανάλι

Ενσωματωμένο περιορισμό ρεύματος και προστασία υπερθέρμανσης, εξασφαλίζοντας αξιόπιστη και ασφαλή λειτουργία

Παράλληλη διεπαφή για εύκολη ενσωμάτωση στο σύστημα

Αναλογία εισόδου προς έξοδο 2:58, για αποδοτική διανομή ισχύος

Χαμηλή αντίσταση on-resistance (τυπικά 103 mOhm) για ελάχιστες απώλειες ισχύος

Έξοδος σήματος κατάστασης για ένδειξη κατάστασης διακόπτη και σφαλμάτων

Κύκλωμα σε πακέτο TSSOP32 με εκτεθειμένη πλάκα για βελτιωμένη θερμική απόδοση

Το TPS2205IDAPR έχει σχεδιαστεί για να αντιμετωπίζει τις συνηθισμένες προκλήσεις στον σχεδιασμό διανομής ισχύος και ελέγχου φορτίου, όπως η ανάγκη για αξιόπιστη και αποδοτική διαχείριση ενέργειας, καθώς και η εφαρμογή προστατευτικών χαρακτηριστικών για την αποφυγή ζημιών στο σύστημα.

Τα κύρια πλεονεκτήματα του TPS2205IDAPR περιλαμβάνουν την ευελιξία, την απόδοση και τα ισχυρά προστατευτικά χαρακτηριστικά του. Είναι κατάλληλο για μια ευρεία γκάμα εφαρμογών, όπως βιομηχανικό εξοπλισμό, καταναλωτικές ηλεκτρονικές συσκευές και αυτοκινητικά συστήματα, όπου η αξιόπιστη διανομή ισχύος και ο έλεγχος φορτίου είναι κρίσιμα.

Όσον αφορά τη συμβατότητα, το TPS2205IDAPR αποτελεί μέρος της σειράς TPS2205 και ενδέχεται να υπάρχουν ισοδύναμα ή εναλλακτικά μοντέλα από τη Texas Instruments. Μερικά πιθανά εναλλακτικά μοντέλα περιλαμβάνουν τα TPS2205A, TPS2205B και TPS2205C, που ενδέχεται να προσφέρουν μικρές διαφορές σε χαρακτηριστικά, επιλογές πακέτων ή απόδοση.

TPS2205IDAPR Image
TPS2205IDAPR (1)

TPS2205IDAPR Βασικά Τεχνικά Χαρακτηριστικά

Αυτή η μονάδα, TPS2205IDAPR της Luminary Micro / Texas Instruments, σχεδιασμένη για αποδοτική διανομή ενέργειας και οδήγηση φορτίου εντός των PMICs. Διαθέτει σημακριτές κατάστασης για την παρακολούθηση της λειτουργικής ανατροφοδότησης. Λειτουργεί σε εύρος θερμοκρασίας από -40°C έως 85°C, εξασφαλίζοντας αξιοπιστία σε ποικίλα περιβαλλοντικά δεδομένα. Υποστηρίζει διαμόρφωση εξόδου με υψηλή πλευρά, με παράλληλη συσκευή επικοινωνίας, και λειτουργεί χωρίς την ανάγκη εξωτερικής τάσης τροφοδοσίας. Παρέχει ανθεκτικό περιορισμό ρεύματος (σταθερό) και προστασία υπερθερμότητας για ασφαλείς λειτουργίες. Με Rds(on) περίπου 103 mΩ, βελτιώνει την ικανότητα οδήγησης φορτίου, ελαχιστοποιώντας τις απώλειες ισχύος.

TPS2205IDAPR Μέγεθος Συσκευασίας

Τύπος συσκευασίας Digi-Reel. Υλικό και περίβλημα 32-HTSSOP. Μέγεθος 32-TSSOP (πλάτος 0,240" / 6,10mm) με εκτεθειμένο πλάκα.

TPS2205IDAPR Εφαρμογή

Κατάλληλο για διακόπτες διανομής ισχύος, οδηγούς φορτίου και εφαρμογές διαχείρισης ισχύος σε συστήματα διανομής ενέργειας.

TPS2205IDAPR Χαρακτηριστικά

Το μοντέλο TPS2205IDAPR, κατασκευασμένο από Luminary Micro / Texas Instruments, είναι σχεδιασμένο για αποδοτική διανομή ενέργειας και οδήγηση φορτίου εντός των PMICs. Διαθέτει σημακριτές κατάστασης, λειτουργεί σε ευρύ φάσμα θερμοκρασιών (-40°C έως 85°C), υποστηρίζει διαμόρφωση με υψηλή πλευρά, και διαθέτει σταθερό περιορισμό ρεύματος και προστασία από υπερθερμική καταπόνηση, οδηγώντας σε ασφαλείς λειτουργίες. Ο χαμηλός Rds(on) των 103 mΩ βελτιώνει την απόδοση φορτίου και μειώνει τις απώλειες ενέργειας.

TPS2205IDAPR Χαρακτηριστικά Ποιότητας και Ασφαλείας

Συμμόρφωση RoHS, διασφαλίζοντας χωρίς μόλυβδο συστατικά. Επίπεδο ευαισθησίας υγρασίας (MSL) 3 (168 ώρες). Περιλαμβάνει προστασία περιορισμού ρεύματος και υπερθερμική προστασία για αυξημένη ασφάλεια.

TPS2205IDAPR Συμβατότητα

Τάση φορτίου συμβατή με 3.3V, 5V, 12V. Διασύνδεση: Παράλληλη.

TPS2205IDAPR Φυλλάδιο δεδομένων (PDF)

Για ολοκληρωμένες τεχνικές προδιαγραφές και οδηγίες λειτουργίας του TPS2205IDAPR, επισκεφθείτε την ιστοσελίδα μας. Ο πιο έγκυρος οδηγός PDF διατίθεται προς λήψη, ώστε να έχετε όλες τις απαραίτητες πληροφορίες για την αποτελεσματική αξιοποίηση αυτού του IC.
