Το THS7372IPWR είναι μια υψηλής απόδοσης ολοκληρωμένη κατασκευή ενίσχυσης βίντεο (video amplifier) σχεδιασμένη από την Texas Instruments, ειδικά εξελιγμένη για να καλύψει απαιτητικές ανάγκες επεξεργασίας σημάτων σε διάφορες ηλεκτρονικές εφαρμογές. Αυτού του είδους ο προηγμένος γραμμικός ενισχυτής παρέχει εξαιρετική απόδοση σήματος βίντεο με τέσσερις ανεξάρτητες γραμμές, καθιστώντας τον ιδανική λύση για πολύπλοκες εργασίες φίλτρανσης και διαμόρφωσης σήματος.
Διαθέτοντας διαμόρφωση εξόδου τύπου rail-to-rail, ο ενισχυτής λειτουργεί αποδοτικά σε ευρύ εύρος τάσεων τροφοδοσίας από 2,6V μέχρι 5,5V, προσφέροντας μεγάλη ευελιξία σε διαφορετικά περιβάλλοντα σχεδιασμού ηλεκτρονικών. Με εύρος ζώνης -3dB στα 9,5MHz, η συσκευή εξασφαλίζει υψηλής ποιότητας μετάδοση σήματος και διατηρεί την ακεραιότητα του σήματος ακόμη και σε απαιτητικά σενάρια λειτουργίας.
Το συμπαγές πακέτο επιφανειακής στήριξης 14-TSSOP διευκολύνει την ολοκληρωμένη ενσωμάτωση σε πυκνά ηλεκτρονικά σχέδια, προσφέροντας άριστη αποδοτικότητα χώρου. Κάθε μία από τις τέσσερις ανεξάρτητες διαδρομές μπορεί να παρέχει έως και 90mA ρεύματος εξόδου, προσφέροντας ανθεκτικές δυνατότητες οδήγησης σήματος. Συνολικά, η κατανάλωση ρεύματος της συσκευής ανέρχεται περίπου στα 24,5mA, επιδεικνύοντας άριστη ισορροπία μεταξύ απόδοσης και ενεργειακής αποδοτικότητας.
Τα βασικά πλεονεκτήματα είναι η κατασκευή χωρίς μόλυβδο και η πλήρης συμμόρφωση με το RoHS, διασφαλίζοντας υπευθυνότητα προς το περιβάλλον και συμμόρφωση με τις σύγχρονες προδιαγραφές παραγωγής. Η συσκευή είναι ιδιαίτερα κατάλληλη για εφαρμογές που απαιτούν ακριβή φίλτρανση και ενίσχυση σημάτων βίντεο, όπως επαγγελματικός ήχος και εικόνα, υποδομές τηλεπικοινωνιών και προηγμένα συστήματα επεξεργασίας σήματος.
Συμβατό με διάφορες πλατφόρμες σχεδιασμού ηλεκτρονικών, το THS7372IPWR προσφέρει αξιόπιστη απόδοση σε εφαρμογές φίλτρανσης και επεξεργασίας σήματος. Το επίπεδο ευαισθησίας υγρασίας 2 δείχνει εξαιρετική μακροπρόθεσμη σταθερότητα και αξιοπιστία σε ποικίλα περιβάλλοντα λειτουργίας.
Αν και αυτό το συγκεκριμένο μοντέλο είναι μοναδικό, οι σχεδιαστές μπορούν να εξετάσουν εναλλακτικά μοντέλα βίντεο ενισχυτών της Texas Instruments, όπως το THS7372IDR ή παρόμοιες λύσεις υψηλής απόδοσης, ανάλογα με τις συγκεκριμένες ανάγκες σχεδιασμού.
Η συσκευασία σε κουτί ταινίας και ρολού ( tape and reel) επιτρέπει επιπλέον την εύκολη ενσωμάτωση σε αυτοματοποιημένες διαδικασίες κατασκευής, κάνοντάς το μια ελκυστική επιλογή για μαζική παραγωγή που απαιτεί αξιόπιστα και υψηλής απόδοσης συστατικά επεξεργασίας σήματος.
THS7372IPWR Βασικά Τεχνικά Χαρακτηριστικά
Βασικά τεχνικά χαρακτηριστικά Το THS7372IPWR περιλαμβάνει εύρος ζώνης -3dB 9,5 MHz, αριθμό κυκλωμάτων 4 και ρεύμα εξόδου ανά κανάλι 90mA. Αυτά τα χαρακτηριστικά το καθιστούν κατάλληλο για εφαρμογές υψηλής απόδοσης στον τομέα των βίντεο, διασφαλίζοντας αξιόπιστη και ισχυρή επεξεργασία σήματος.
THS7372IPWR Μέγεθος Συσκευασίας

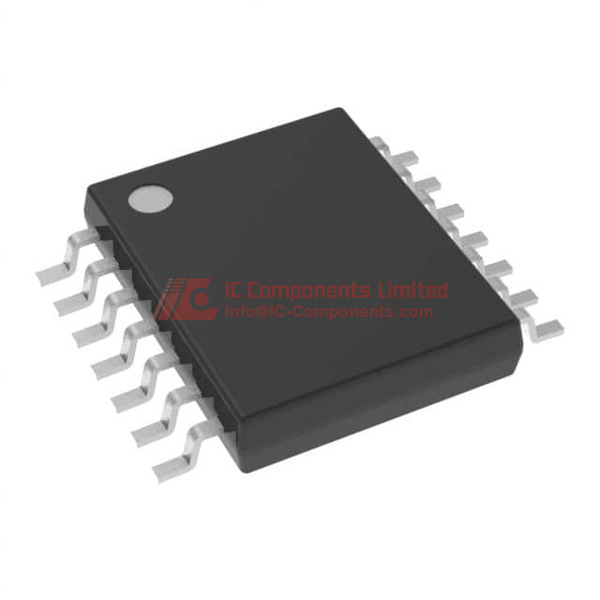

Μέγεθος συσκευασίας Το THS7372IPWR έρχεται σε πλαστικό πακέτο 14-TSSOP, με πλάτος 4,40 mm και διαμόρφωση 14 ακίδων. Η θερμική του διαχείριση διασφαλίζεται με επίπεδο ευαισθησίας υγρασίας (MSL) 2, που ισοδυναμεί με 1 έτος αποθήκευσης υπό σωστές συνθήκες.
THS7372IPWR Εφαρμογή
Εφαρμογή Χρησιμοποιείται κυρίως σε εφαρμογές βίντεο με ενσωματωμένη λειτουργία φίλτρου, προσφέροντας υψηλής ποιότητας επεξεργασία σήματος σε συστήματα οικιακής ψυχαγωγίας και επαγγελματικά βίντεο συστήματα.
THS7372IPWR Χαρακτηριστικά
Χαρακτηριστικά Το THS7372IPWR από την Luminary Micro / Texas Instruments αποτελεί έναν υψηλής απόδοσης ενισχυτή βίντεο με τέσσερα ανεξάρτητα κανάλια. Διαθέτει εύρος ζώνης 9,5 MHz, υποστηρίζει ρεύμα έως 90mA ανά κανάλι και λειτουργεί σε εύρος τάσης τροφοδοσίας από 2,6 V έως 5,5 V, με δυνατότητα μέγιστης δυναμικής περιοχής χάρη στην έξοδο από άκρη σε άκρη.
THS7372IPWR Χαρακτηριστικά Ποιότητας και Ασφαλείας
Χαρακτηριστικά ποιότητας και ασφάλειας Το THS7372IPWR διατίθεται σε μια λαμπερή, μη τοξική συσκευασία 14-TSSOP που συμμορφώνεται με τα πρότυπα RoHS, μειώνοντας περιβαλλοντική επίπτωση. Με βαθμολόγηση Moisture Sensitivity Level (MSL) 2, αντέχει για έως 1 χρόνο σε συγκεκριμένες συνθήκες αποθήκευσης, εξασφαλίζοντας μεγάλη διάρκεια και αξιοπιστία.
THS7372IPWR Συμβατότητα
Συμβατότητα Αυτό το στοιχείο είναι συμβατό με διάφορα πρότυπα συστήματα επεξεργασίας βίντεο, χάρη στην έξοδο από άκρη σε άκρη και την ευρεία γκάμα τάσεων τροφοδοσίας, καθιστώντας το ιδανικό για χρήση σε ποικίλες ηλεκτρονικές εφαρμογές.
THS7372IPWR Φυλλάδιο δεδομένων (PDF)
Δελτίο Τεχνικών Χαρακτηριστικών PDF Η πιο ακριβής και αναλυτική πηγή πληροφοριών για το THS7372IPWR είναι το δελτίο του στην ιστοσελίδα μας. Συνιστούμε ανεπιφύλακτα να κατεβάσετε την πιο πρόσφατη έκδοση για να έχετε πρόσβαση στις τελευταίες τεχνικές λεπτομέρειες και οδηγίες εφαρμογής.
Ποιοτικός Διανομέας
Πάροχος Ποιότητας Η IC-Components είναι κορυφαίος διανομέας προϊόντων της Luminary Micro / Texas Instruments, με εκτεταμένο απόθεμα, συμπεριλαμβανομένου του THS7372IPWR. Δίνουμε ιδιαίτερη σημασία στην αυθεντικότητα και την ποιότητα, προτρέποντας τους πελάτες να ζητούν προσφορές μέσω της ιστοσελίδας μας ώστε να διασφαλίζουν την καλύτερη εξυπηρέτηση και ανταγωνιστικές τιμές.
