Κατανόηση της αντίστασης 100 ohm: κωδικός χρώματος και προδιαγραφές

Μια αντίσταση 100-ohm είναι ένα συστατικό πυρήνα σε πολλά ηλεκτρονικά συστήματα, εξυπηρετώντας ανεκτίμητες λειτουργίες στη ρύθμιση του ρεύματος, ρυθμίζοντας τα επίπεδα σήματος και τη διαχείριση της τάσης.Ο ρόλος του στην εξασφάλιση σταθερών λειτουργιών κυκλώματος είναι ιδανικός για την απόδοση τόσο των απλών όσο και των σύνθετων ηλεκτρονικών συσκευών.Είτε χρησιμοποιείται σε πρωτότυπα σε πίνακες ή ενσωματωμένα σε μεγαλύτερα, εξαρτώμενα από την ακρίβεια κυκλώματα, η αντίσταση 100-ohm είναι ευπροσάρμοστη και αξιόπιστη.Αυτό το άρθρο διερευνά τις τεχνικές πτυχές των αντιστάσεων 100-OHM, συμπεριλαμβανομένης της κατασκευής τους, της χρωματικής κωδικοποίησης και των πρακτικών εφαρμογών σε διάφορες βιομηχανίες.Με την κατανόηση αυτών των κύριων παραγόντων, οι τεχνικοί και οι μηχανικοί μπορούν να λαμβάνουν τεκμηριωμένες αποφάσεις κατά την επιλογή και τη χρήση αντιστάσεων 100-ohm σε διαφορετικά ηλεκτρονικά συστήματα.

Κατάλογος

Εικόνα 1: 100 ohm αντίσταση

Τι είναι μια αντίσταση 100 ohm;

Οι αντιστάσεις είναι ανεκτίμητα εξαρτήματα στα ηλεκτρικά συστήματα, υπεύθυνα για τον έλεγχο της ροής του ρεύματος και την εξασφάλιση λειτουργιών ομαλής κυκλικής.Μια αντίσταση 100-ohm, συγκεκριμένα, παρέχει 100 ohms αντίστασης, γεγονός που το καθιστά κατάλληλο για εργασίες όπως η διαχείριση των ρεύματος, η προσαρμογή των επιπέδων σήματος και η τάση διανομής.Ο συμπαγής σχεδιασμός του, με καλωδιακούς αγωγούς που εκτείνονται και από τις δύο πλευρές, επιτρέπει την εύκολη ενσωμάτωση σε διαφορετικές ρυθμίσεις κυκλώματος.Το υλικό μακιγιάζ μιας αντίστασης 100-ohm είναι εξαιρετική για τη λειτουργία του.Συχνά κατασκευασμένα από υλικά με βάση τον άνθρακα ή μεταλλικά φιλμ, αυτές οι αντιστάσεις είναι γνωστές για την ικανότητά τους να αντισταθούν στην ηλεκτρική ροή ενώ διαλύουν αποτελεσματικά τη θερμότητα.Αυτό βοηθά στην προστασία των ευαίσθητων εξαρτημάτων κατάντη από την υπερθέρμανση ή την υπερφόρτωση.Σε εφαρμογές πραγματικού κόσμου, οι τεχνικοί συχνά βασίζονται σε αυτές τις αντιστάσεις για να ελέγχουν με ακρίβεια τα επίπεδα τάσης, δημιουργώντας διαχωριστές τάσης και εξασφαλίζοντας σταθερές οδούς σήματος.Σε συστήματα όπου ακόμη και μικρές αλλαγές τάσης μπορούν να οδηγήσουν σε αποτυχίες, απαιτείται η ακρίβεια που παρέχεται από αντίσταση 100-ohm.

Ποιος παράγει αντιστάσεις 100 ohm;

Οι κορυφαίοι κατασκευαστές όπως οι Vishay, Bourns και Panasonic παράγουν αντιστάσεις 100-ohm σε διάφορα σχέδια, συμπεριλαμβανομένων των επιλογών και των επιφανειών.Κάθε τύπος προσφέρει μικρές διαφορές στις προδιαγραφές κατασκευής, υλικού και απόδοσης.Αυτές οι αντιστάσεις επιλέγονται με βάση τα κριτήρια όπως η βαθμολογία της ισχύος, ο συντελεστής θερμοκρασίας και οι παράγοντες ανοχής που γίνονται ιδανικά σε περιβάλλοντα με διακυμάνσεις θερμοκρασιών ή απορρόφηση υψηλής ισχύος.

Επιλέγοντας τον παράγοντα μορφής -άξονα ή ακτινικό μόλυβδο - επηρεάζει επίσης τη διαδικασία εγκατάστασης.Οι αξονικοί οδηγοί είναι καλύτεροι για οριζόντια τοποθέτηση, ενώ οι ακτινικοί οδηγοί εξοικονομούν χώρο σε κατακόρυφες διαμορφώσεις.Οι αντιστάσεις επιφανείας χρησιμοποιούνται συχνά σε αυτοματοποιημένα περιβάλλοντα παραγωγής, όπου η γρήγορη τοποθέτηση και η συγκόλληση είναι λύση στην απόδοση.Οι αντιστάσεις μεταξύ των οπών, από την άλλη πλευρά, ευνοούνται σε σενάρια που απαιτούν χειροκίνητη εγκατάσταση ή επισκευή.Η επιλογή της σωστής αντίστασης περιλαμβάνει την αντιστοίχιση των ηλεκτρικών προδιαγραφών της με τις πρακτικές απαιτήσεις του συστήματος, εξασφαλίζοντας μακροπρόθεσμες επιδόσεις και αξιοπιστία.

100 ohm αντίσταση κώδικα χρώματος

Η κατανόηση του κώδικα χρώματος σε αντίσταση 100-ohm απαιτείται για τον εντοπισμό της αντίστασης και της ανοχής στην πράξη.Οι έγχρωμες ζώνες στην αντίσταση μεταφέρουν πολύτιμες πληροφορίες, με τις τρεις πρώτες ζώνες να αντιπροσωπεύουν την τιμή αντίστασης και την τέταρτη ζώνη που δείχνει την ανοχή.

100 ohm αντιστάσεις έγχρωμες ζώνες

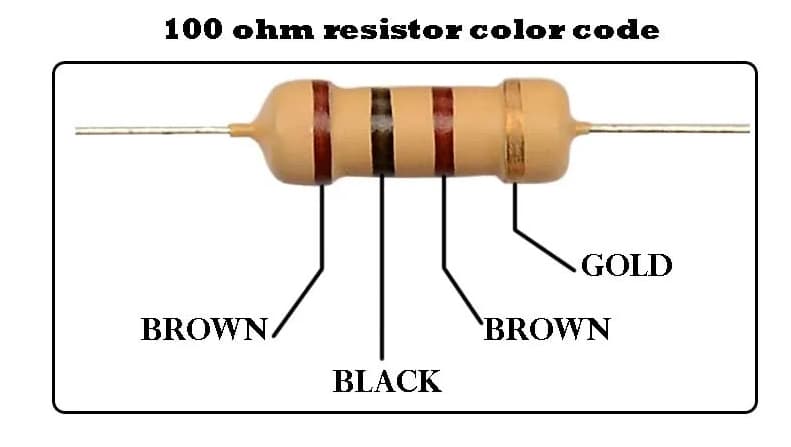

Εικόνα 2: 100 ohm χρώμα αντίστασης

Το πρώτο βήμα στην ανάγνωση μιας αντίστασης 100-ohm εντοπίζει την τέταρτη ζώνη, συνήθως χρυσό ή ασήμι, γεγονός που υποδεικνύει την ανοχή.Αυτό το βήμα είναι ιδανικό σε πραγματικές επιχειρήσεις όπου ακόμη και μια μικρή αλλαγή στην αντίσταση μπορεί να προκαλέσει προβλήματα στα κυκλώματα ακριβείας.Αφού εντοπίσει τη ζώνη ανοχής, η προσοχή μετατοπίζεται στις τρεις πρώτες ζώνες, οι οποίες αντιπροσωπεύουν την αξία του αντίστασης.Στην πράξη, ένας τεχνικός θα εντοπίζει οπτικά το κενό που χωρίζει τη ζώνη ανοχής από τους άλλους, εξασφαλίζοντας ότι η αντίσταση είναι προσανατολισμένη σωστά.Οι δύο πρώτες ζώνες αντιπροσωπεύουν τα ψηφία της τιμής αντίστασης και το τρίτο είναι ο πολλαπλασιαστής.Η ανάγνωση των συγκροτημάτων σε αυτή την ακολουθία εξασφαλίζει ακριβή ταυτοποίηση, βοηθώντας στην αποφυγή λαθών που θα μπορούσαν να οδηγήσουν σε δυσλειτουργία στο κύκλωμα.

Χρώμα χρώματος αντιστάσεων 100 ohm

Αριθμός μπάντας	Λειτουργία	Χρώμα	Αξία
1	1ος ψηφίο	Καστανός	1
2	2ο ψηφίο	Μαύρος	0
3	Πολλαπλασιαστής	Καστανός	x10
4	Ανοχή	Χρυσός	± 5%

Για μια αντίσταση 100 ohm, η ακολουθία χρώματος είναι καφέ, μαύρη, καφέ και χρυσό.Κάθε ζώνη αντιπροσωπεύει μια συγκεκριμένη τιμή και αυτό το σύστημα βοηθά στην εξασφάλιση της αντίστασης όπως αναμένεται στο κύκλωμα.Απαιτείται ακριβής τοποθέτηση κατά τη διάρκεια της συναρμολόγησης για τη διατήρηση της λειτουργίας της αντίστασης εντός των προδιαγραφών σχεδιασμού.

Υπολογισμός του χρωματικού κώδικα 4-ohm 100 ohm:

• 1η ζώνη (καφέ) = 1

• 2η ζώνη (μαύρο) = 0

• 3η ζώνη (καφέ) = πολλαπλασιαστής = 10

• 4η ζώνη (χρυσός) = ± 5% ανοχή

Μια αντίσταση 100 ohm, με ± 5% ανοχή, μπορεί να κυμαίνεται από 95 έως 105 ohms.Σε εφαρμογές ακριβείας, αυτό το εύρος ανοχής έχει σημασία και οι τεχνικοί συχνά επαληθεύουν την πραγματική αντίσταση χρησιμοποιώντας ένα πολύμετρο πριν από την εγκατάσταση.Η αποκωδικοποίηση των χρωμάτων της αντίστασης είναι μια ρουτίνα κατά τη διάρκεια της εγκατάστασης.Οι τεχνικοί ερμηνεύουν γρήγορα τις έγχρωμες ζώνες χρησιμοποιώντας ένα γράφημα, εξασφαλίζοντας ότι η αντίσταση πληροί τις απαιτήσεις του κυκλώματος.Ο διπλός έλεγχος αυτών των τιμών κατά τη διάρκεια της τελικής επιθεώρησης εμποδίζει τα σφάλματα που θα μπορούσαν να οδηγήσουν σε ελαττωματικά κυκλώματα.

Παράδειγμα αντίστασης 5 ζώνης:

Σε πιο ακριβείς εφαρμογές χρησιμοποιείται μια αντίσταση 100-ohm 5 ζώνης, με μια ακολουθία καφέ, μαύρου, μαύρου, μαύρου και χρυσού.

• 1η ζώνη (καφέ) = 1

• 2η ζώνη (μαύρο) = 0

• 3η ζώνη (μαύρο) = 0

• 4η ζώνη (μαύρο) = πολλαπλασιαστής = x1

• 5η ζώνη (χρυσός) = ± 5% ανοχή

Το σύστημα 5 ζώνης παρέχει επιπλέον ακρίβεια, ιδανικό σε συστήματα υψηλής ακρίβειας όπως εξοπλισμό ήχου ή συσκευές μέτρησης.

Πώς να διαβάσετε τον κώδικα χρώματος 100 ohm αντίστασης;

Οι τεχνικοί και οι μηχανικοί χρησιμοποιούν το σύστημα κώδικα χρώματος για να προσδιορίσουν γρήγορα την τιμή αντίστασης, τον πολλαπλασιαστή και την ανοχή των αντιστάσεων.Ο κώδικας χρωμάτων τεσσάρων ζώνης είναι ο πιο συχνά χρησιμοποιούμενος και χρησιμεύει ως θεμέλιο για την κατανόηση πιο σύνθετων συστημάτων 5 και 6 ζωνών.

Σε πραγματικές λειτουργίες, οι τεχνικοί ακολουθούν μια δομημένη προσέγγιση.Πρώτον, εντοπίζουν τη ζώνη ανοχής, που συνήθως διαχωρίζεται από τα άλλα.Μόλις ταυτοποιηθούν, διαβάζονται οι δύο πρώτες ζώνες, που αντιπροσωπεύουν αξιοσημείωτα στοιχεία, ακολουθούμενα από τον πολλαπλασιαστή.Αυτή η διαδικασία γίνεται δεύτερη φύση στις γραμμές συναρμολόγησης, όπου οι τεχνικοί εργάζονται με μεγάλες ποσότητες αντιστάσεων.Η εξασφάλιση της σωστής αντίστασης έχει εγκατασταθεί εμποδίζει τα προβλήματα στην απόδοση του κυκλώματος.

Η αντίσταση 4 ohm 4-band

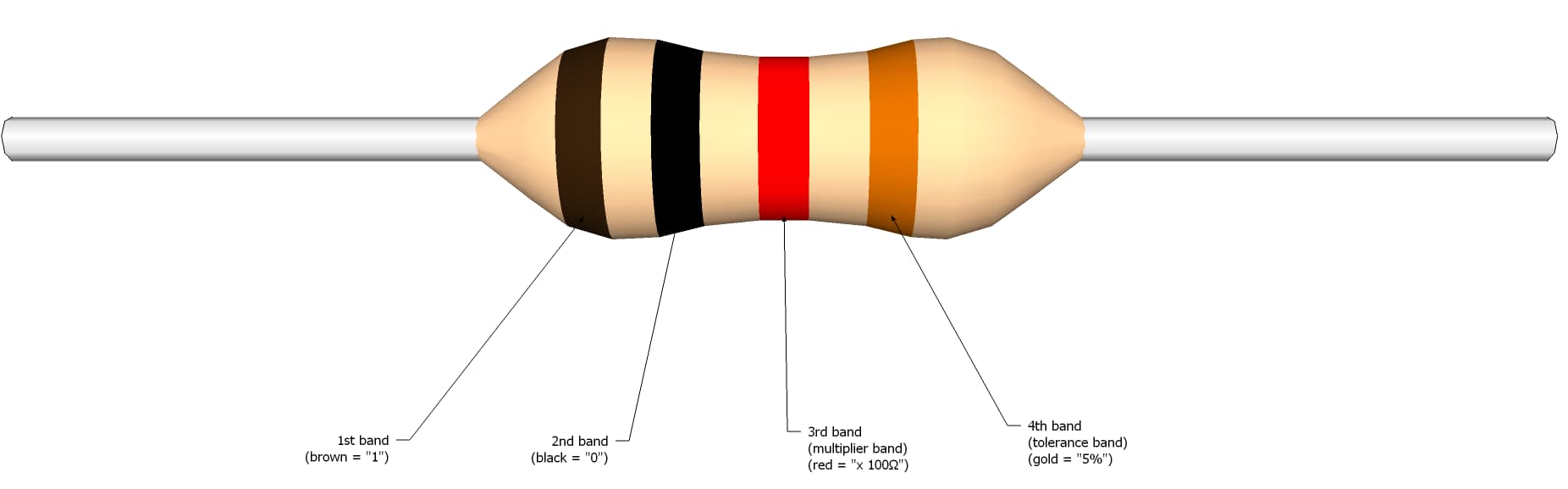

Εικόνα 3: Κωδικός χρώματος 4 ζώνης

Ο κώδικας χρώματος 4 ζώνης παρέχει έναν συστηματικό τρόπο για τον εντοπισμό της αντίστασης και της ανοχής της αντίστασης.Η κατανόηση του τρόπου ανάγνωσης και εφαρμογής αυτών των πληροφοριών απαιτούνται τόσο κατά τη διάρκεια του σχεδιασμού όσο και της αντιμετώπισης προβλημάτων.

Συγκρότημα

Η πρώτη μπάντα, Brown, αντιπροσωπεύει το ψηφίο 1, την πρώτη αξιοσημείωτη μορφή της αξίας της αντίστασης.Αυτή η ζώνη πρέπει να αναγνωρίζεται σωστά, ειδικά σε περιβάλλοντα με στενούς χώρους ή κακό φωτισμό, όπου τα σφάλματα μπορούν να οδηγήσουν σε εσφαλμένη αντίσταση και δυσλειτουργίες του συστήματος.

Ζώνη δύο

Η δεύτερη ζώνη, μαύρη, αντιπροσωπεύει το ψηφίο 0, σχηματίζοντας την τιμή βάσης των 10. Οι τεχνικοί συχνά χρησιμοποιούν πολυμέτρα για να ελέγξουν την τιμή μετά την εγκατάσταση.

Τρεις

Η τρίτη ζώνη, Brown, είναι ο πολλαπλασιαστής, υποδεικνύοντας ότι η τιμή πρέπει να πολλαπλασιαστεί με 10, με αποτέλεσμα 100 ohms.Η λανθασμένη υπολογισμός αυτής της τιμής θα μπορούσε να οδηγήσει σε σημαντικά ζητήματα, όπως η υπερθέρμανση ή η αποτυχία των εξαρτημάτων.

Μπάντα τέσσερα

Η τέταρτη ζώνη, ο χρυσός, αντιπροσωπεύει ανοχή ± 5%, που σημαίνει ότι η αντίσταση μπορεί να κυμαίνεται μεταξύ 95 και 105 ohms.Αυτή η ανοχή είναι αποδεκτή στα περισσότερα κυκλώματα γενικής χρήσης, αλλά μπορεί να μην αρκεί για εφαρμογές υψηλής ακρίβειας.

Συγκρίνοντας τους χρωματικούς κώδικες 4-band, 5-band και 6 band 100 ohm

Η διαφορά μεταξύ αυτών των τύπων αντίστασης έγκειται στο επίπεδο ακρίβειας και των παρεχόμενων πληροφοριών.Η κατανόηση του τύπου που απαιτείται για ένα συγκεκριμένο έργο εξασφαλίζει καλύτερη απόδοση και αξιοπιστία.

5-band 100 ohm αντίσταση κώδικα χρωμάτων

Μια αντίσταση 5 ζώνης χρησιμοποιείται σε πιο ακριβή κυκλώματα, προσφέροντας καλύτερη ακρίβεια.Η ακολουθία χρώματος, συμπεριλαμβανομένου ενός πρόσθετου αξιοσημείωτου ψηφίου, βοηθά στη διατήρηση αυστηρότερου ελέγχου των τιμών αντίστασης σε περιβάλλοντα που απαιτούν υψηλή ακρίβεια, όπως ιατρικές συσκευές.

4-band έναντι 5-band 100 ohm αντίσταση

Η σημαντικότερη διαφορά είναι το πρόσθετο ψηφίο στην αντίσταση 5 ζώνης, παρέχοντας μεγαλύτερη ακρίβεια.Οι μηχανικοί που εργάζονται σε περιβάλλοντα υψηλού σταδίου προτιμούν συχνά το σύστημα 5 ζώνης.

6-ζώνη 100 ohm αντίσταση

Η αντίσταση 6 ζώνης εισάγει ένα συντελεστή θερμοκρασίας, ιδανικό για κυκλώματα που εκτίθενται σε ποικίλες θερμοκρασίες.Αυτές οι πρόσθετες πληροφορίες βοηθούν τους τεχνικούς να εξασφαλίσουν ότι η αντίσταση θα παραμείνει σταθερή σε κυματοειδή περιβάλλοντα όπως η αεροδιαστημική.

Εφαρμογές αντιστάσεων 100 ohm

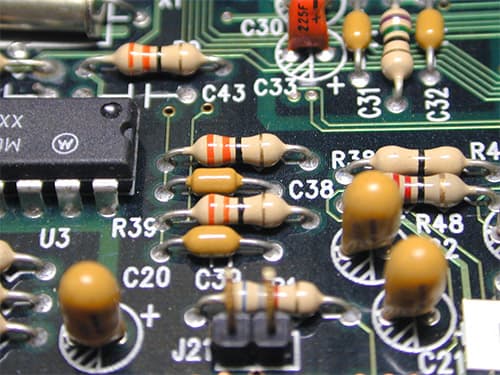

Εικόνα 4: Αντίσταση 100 ohm ρεύματος 100 ohm

Η αντίσταση 100-ohm χρησιμοποιείται σε διάφορες εφαρμογές, από το πρωτότυπο breadboard έως τους εκλεπτυσμένους ρόλους σε λειτουργίες pull-up, pull-down και ρεύματος.Η ανθεκτικότητα και η ευελιξία του καθιστούν μια προτιμώμενη επιλογή για μηχανικούς και τεχνικούς.

Πρωτότυπα breadboard: Στο Breadboarding, οι ανθεκτικοί οδηγοί των αντιστάσεων 100-ohm είναι ιδανικοί για επαναλαμβανόμενες δοκιμές.Αυτές οι αντιστάσεις βοηθούν τη ρύθμιση της τάσης δοκιμής και τα όρια ρεύματος, που συχνά χρησιμεύουν ως αξιόπιστη σταθερά κατά τη διάρκεια των γρήγορων προσαρμογών.

Αντιστάσεις έλξης: Σε ψηφιακά κυκλώματα, οι αντιστάσεις Pull-Up εξασφαλίζουν ένα σταθερό υψηλό επίπεδο λογικής όταν μια γραμμή σήματος είναι ανεξέλεγκτη.Απαιτείται προσεκτική τοποθέτηση για την πρόληψη της παρεμβολής θορύβου και τη διατήρηση της ακεραιότητας του σήματος.

Αντιστάσεις έλξης: Οι αντιστάσεις έλξης σταθεροποιούν μια γραμμή σήματος εξασφαλίζοντας ένα χαμηλό επίπεδο λογικής όταν το σήμα είναι ανενεργό.Αποτρέπουν ψευδείς ενεργοποιητές που προκαλούνται από επιπλέουσες εισόδους.

Τρέχοντες περιοριστές: Σε κυκλώματα με ευαίσθητα εξαρτήματα όπως LEDs, οι αντιστάσεις που περιορίζουν το ρεύμα προστατεύουν από το ρεύμα.Οι τεχνικοί υπολογίζουν τη σωστή τιμή αντίστασης και επαληθεύουν τη ροή ρεύματος με ένα πολύμετρο μετά την εγκατάσταση.

Πώς να κάνετε αντίσταση 100 ohm;

Η οικοδόμηση αντίστασης 100-ohm απαιτεί προσεκτική επιλογή υλικών και ακριβή κατασκευή για να διασφαλιστεί ότι πληροί τα πρότυπα απόδοσης.Η διαδικασία περιλαμβάνει την επιλογή των σωστών υλικών, τη τήρηση των προτύπων κωδικοποίησης και την επαλήθευση της τελικής τιμής αντίστασης.

• Συνήθως χρησιμοποιείτε φιλμ άνθρακα, μεταλλικό φιλμ ή σύρμα Nichrome για να δημιουργήσετε ένα στοιχείο αντίστασης.Για τις αντιστάσεις με συρματόσχοινα, το σύρμα Nichrome μετριέται προσεκτικά, κόβεται και τραυματίζεται γύρω από έναν κεραμικό πυρήνα για να επιτευχθεί η επιθυμητή αντίσταση.

• Μετά την κατασκευή, η αντίσταση επισημαίνεται με τυπικούς χρωματικούς κωδικούς.Στη μαζική παραγωγή, τα μηχανήματα εφαρμόζουν αυτές τις ζώνες, αλλά η χειροκίνητη επισήμανση απαιτεί ακρίβεια για να αποτρέψει τα λάθη κατά τη διάρκεια της εγκατάστασης.

• Οι ρυθμιζόμενες αντιστάσεις πριν από τα τραυματισμένα επιτρέπουν να τελειοποιήσουν την αντίσταση σε ακριβώς 100 ohms.Αυτή η μέθοδος χρησιμοποιείται συχνά σε πρωτότυπα, όπου απαιτείται ευελιξία για προσαρμογές.

• Μόλις κατασκευαστεί, η αντίσταση δοκιμάζεται χρησιμοποιώντας ένα πολύμετρο για να εξασφαλίσει ότι εμπίπτει στο αποδεκτό εύρος ανοχής.Σε περιβάλλοντα υψηλής θερμοκρασίας ή υψηλής πίεσης, πραγματοποιούνται πρόσθετες δοκιμές για την επαλήθευση της σταθερότητας και της απόδοσης.

Σύναψη

Συνοπτικά, η αντίσταση 100-ohm είναι ένα εξαιρετικά αξιόπιστο και ευπροσάρμοστο στοιχείο που εξυπηρετεί τις βασικές λειτουργίες σε διάφορες ηλεκτρονικές εφαρμογές.Η ικανότητά του να διαχειρίζεται το ρεύμα, να ρυθμίζει την τάση και να προστατεύει τα ευαίσθητα εξαρτήματα καθιστά ανεκτίμητη τόσο σε καθημερινά κυκλώματα όσο και σε περιβάλλοντα υψηλής ακρίβειας.Η κατανόηση του συστήματος κώδικα χρώματος, η επιλογή των σωστών προδιαγραφών και η εξασφάλιση της σωστής εγκατάστασης απαιτείται για την αξιοποίηση των δυνατοτήτων του πλήρους αντιστάσεων.Από τα βασικά πρωτότυπα σε αεροδιαστημική ή ιατρική συσκευή υψηλού σταδίου, η αντίσταση 100-ohm εξακολουθεί να αποτελεί το καλύτερο στοιχείο για την εξασφάλιση σταθερών, αποτελεσματικών λειτουργιών κυκλώματος.

Συχνές ερωτήσεις [FAQ]

1. Πώς λειτουργεί μια αντίσταση 100-ohm σε ένα κύκλωμα;

Μια αντίσταση 100 ohm λειτουργεί περιορίζοντας τη ροή του ηλεκτρικού ρεύματος σε ένα κύκλωμα, εξασφαλίζοντας ότι το ρεύμα παραμένει μέσα σε ασφαλή επίπεδα για άλλα εξαρτήματα.Δημιουργεί αντίσταση, η οποία μειώνει την τάση και διαχειρίζεται το συνολικό ρεύμα με βάση το νόμο του Ohm, διατηρώντας το κύκλωμα σταθερό και αποτρέποντας τη ζημιά σε ευαίσθητα μέρη.

2. Πώς μπορώ να υπολογίσω την τιμή αντίστασης μιας αντίστασης 100-ohm;

Η τιμή αντίστασης μιας αντίστασης 100 ohm μπορεί να υπολογιστεί χρησιμοποιώντας τον κώδικα χρώματος.Για μια αντίσταση τεσσάρων ζωνών, η πρώτη μπάντα (Brown) αντιπροσωπεύει το "1", η δεύτερη ζώνη (μαύρη) είναι "0", και η τρίτη μπάντα (Brown) είναι ο πολλαπλασιαστής "10", δίνοντας συνολικά 100 ohms.Η τέταρτη ζώνη, τυπικά χρυσός, υποδεικνύει ανοχή ± 5%.

3. Τι κάνει μια αντίσταση 100-ohm σε ένα κύκλωμα LED;

Σε ένα κύκλωμα LED, μια αντίσταση 100-ohm περιορίζει το ρεύμα που ρέει μέσω του LED, εμποδίζοντας τον να υποστεί βλάβη από το υπερβολικό ρεύμα.Η αντίσταση τοποθετείται σε σειρά με το LED για να εξασφαλίσει ότι το ρεύμα παραμένει σε ασφαλές επίπεδο, επιτρέποντας στο LED να λειτουργεί σωστά χωρίς καύση.

4. Πόσο ρεύμα μπορεί να χρησιμοποιηθεί μια λαβή αντίστασης 100-ohm;

Η τρέχουσα αντίσταση 100-ohm μπορεί να χειριστεί εξαρτάται από την βαθμολογία ισχύος του, που συνήθως εκφράζεται σε watts.Για να υπολογίσετε το μέγιστο ρεύμα, χρησιμοποιήστε τον τύπο I = √ (P/R), όπου το P είναι η βαθμολογία ισχύος και το R είναι η αντίσταση.Για παράδειγμα, εάν η αντίσταση έχει βαθμολογία ισχύος 0,25 watt, το μέγιστο ρεύμα θα είναι περίπου 50 mA.

5. Πώς μπορώ να δοκιμάσω μια αντίσταση 100-ohm με ένα πολύμετρο;

Για να δοκιμάσετε μια αντίσταση 100-ohm με ένα πολύμετρο, ρυθμίστε το πολύμετρο στη ρύθμιση αντίστασης (ohms), αγγίξτε τους ανιχνευτές σε κάθε άκρο της αντίστασης και διαβάστε την τιμή στην οθόνη.Η μετρούμενη αντίσταση θα πρέπει να είναι κοντά στα 100 ohms, αντιπροσωπεύοντας την ανοχή (π.χ., μεταξύ 95 και 105 ohms για αντίσταση ανοχής ± 5%).
