Στοιχεία φίλτρων EMI, βελτιστοποίηση απόδοσης και εφαρμογές

Τα φίλτρα EMI είναι σημαντικά μέρη που βοηθούν τις ηλεκτρονικές συσκευές να λειτουργούν ομαλά αφαιρώντας τον ανεπιθύμητο ηλεκτρικό θόρυβο.Αυτό το άρθρο εξηγεί τι είναι τα φίλτρα EMI, πώς λειτουργούν, τα στοιχεία, τους τύπους και τις χρήσεις τους, μαζί με απλές συμβουλές σχεδίασης και πρακτικές εγκατάστασης για τη μείωση των παρεμβολών και τη βελτίωση της απόδοσης.

Κατάλογος

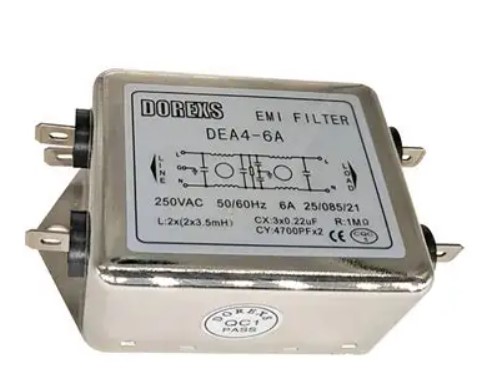

Εικόνα 1. Φίλτρο EMI

Τι είναι ένα φίλτρο EMI;

Ένα φίλτρο EMI (Ηλεκτρομαγνητική Παρεμβολή) είναι ένα μικρό ηλεκτρονικό εξάρτημα που αφαιρεί τον ανεπιθύμητο ηλεκτρικό θόρυβο από την τροφοδοσία ή τα σήματα.Αυτός ο θόρυβος, που ονομάζεται ηλεκτρομαγνητική παρεμβολή, μπορεί να προέλθει από άλλες συσκευές και να προκαλέσει κακή λειτουργία ή βλάβη.Το φίλτρο αφήνει τον κανονικό ηλεκτρισμό να περάσει, ενώ εμποδίζει τον θόρυβο, βοηθώντας τις συσκευές να λειτουργούν ομαλά και να μην παρεμβαίνουν μεταξύ τους.

Πώς λειτουργεί ένα φίλτρο EMI;

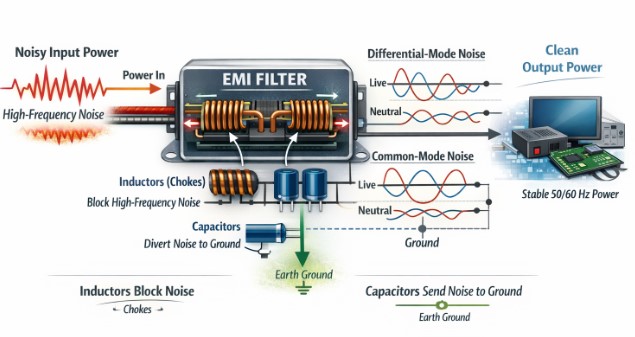

Εικόνα 2.Πώς ένα φίλτρο EMI καταστέλλει τον θόρυβο υψηλής συχνότητας

Αν Το φίλτρο EMI λειτουργεί μπλοκάροντας τον ανεπιθύμητο ηλεκτρικό θόρυβο υψηλής συχνότηταςe ενώ επιτρέπει τη διέλευση κανονικής ισχύος χαμηλής συχνότητας, όπως η τυπική ηλεκτρική ενέργεια 50/60 Hz.Χρησιμοποιεί εξαρτήματα όπως πυκνωτές και επαγωγείς για να το κάνει αποτελεσματικά.Οι επαγωγείς, που ονομάζονται επίσης τσοκ, αντιστέκονται στις γρήγορες αλλαγές του ρεύματος, με αποτέλεσμα να επιβραδύνουν ή να εμποδίζουν τα γρήγορα, θορυβώδη σήματα ενώ αφήνουν σταθερό ρεύμα να ρέει.Οι πυκνωτές, από την άλλη πλευρά, παρέχουν μια διαδρομή για τον θόρυβο υψηλής συχνότητας που εκτρέπεται μακριά από το κύριο κύκλωμα, στέλνοντάς τον συχνά στη γείωση.

Τα φίλτρα EMI έχουν σχεδιαστεί για να χειρίζονται και τους δύο θορύβους διαφορικής λειτουργίας, που εμφανίζεται μεταξύ ενεργών και ουδέτερων καλωδίων και θόρυβος κοινής λειτουργίας, που εμφανίζεται και στις δύο γραμμές σε σχέση με τη γείωση.Με την αφαίρεση αυτής της παρεμβολής, το φίλτρο βοηθά τις ηλεκτρονικές συσκευές να λειτουργούν αξιόπιστα, μειώνει την αναστάτωση στον κοντινό εξοπλισμό και διασφαλίζει τη συμμόρφωση με τα ηλεκτρικά πρότυπα.

Συστατικά ενός φίλτρου EMI

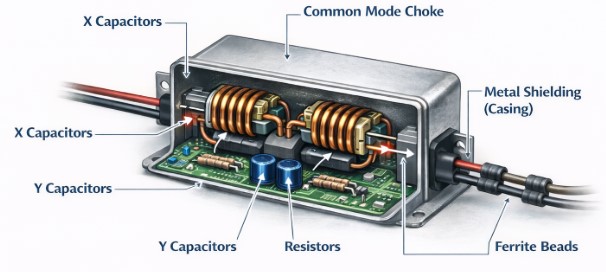

Εικόνα 3.Συστατικά ενός φίλτρου EMI

• Χ Πυκνωτές – Μειώστε τον θόρυβο μεταξύ των γραμμών τροφοδοσίας (line-to-line) και βοηθήστε στην απομάκρυνση των παρεμβολών από το τροφοδοτικό.

• Y Πυκνωτές – Στείλτε ανεπιθύμητο θόρυβο από τη γραμμή στο έδαφος για ασφάλεια, ενώ παράλληλα βοηθά στην προστασία των χρηστών από ηλεκτροπληξία.

• Common Mode Choke – Αποκλείει τον θόρυβο που εμφανίζεται ο ίδιος και στις δύο γραμμές, ενώ επιτρέπει τη διέλευση του κανονικού ρεύματος.

• Πηνίο διαφορικού τρόπου λειτουργίας – Μειώνει τον θόρυβο μεταξύ δύο γραμμών ρεύματος και βοηθά στην εξομάλυνση μικρών διαταραχών σήματος.

• Αντιστάσεις – Εκφορτίστε επιπλέον ενέργεια και βελτιώστε τη σταθερότητα του κυκλώματος αποτρέποντας τη συσσώρευση υπολειμμάτων φόρτισης.

• Χάντρες Φερρίτη – Απορροφούν θόρυβο υψηλής συχνότητας και τοποθετούνται συχνά σε καλώδια ή κοντά σε εξαρτήματα.

• Μεταλλική θωράκιση (περίβλημα) – Αποτρέπει τον θόρυβο από την είσοδο ή την έξοδο από το φίλτρο ενώ παράλληλα προστατεύει το κύκλωμα από εξωτερικές παρεμβολές.

Αξιολογήσεις και προδιαγραφές φίλτρου EMI

Προδιαγραφή	Τυπικό Τιμές / Εύρος	Τι Σημαίνει
Ονομαστική τάση	110V, 230V, 250V AC	Μέγιστη τάση που μπορεί το φίλτρο χειριστείτε με ασφάλεια
Ονομαστικό ρεύμα	1Α, 3Α, 6Α, 10Α, 20Α	Μέγιστο συνεχές ρεύμα επιτρέπεται
Συχνότητα λειτουργίας	50 Hz / 60 Hz	Τυπική συχνότητα γραμμής ρεύματος
Απώλεια εισαγωγής	20 dB – 100 dB (διαφέρει ανάλογα με συχνότητα)	Πόσο αποτελεσματικά μειώνεται ο θόρυβος
Ρεύμα διαρροής	0,1 mA – 3,5 mA	Μικρό ρεύμα που ρέει προς το έδαφος
Εύρος Θερμοκρασίας	-25°C έως +85°C (τυπικό)	Ασφαλή όρια θερμοκρασίας λειτουργίας
Διηλεκτρική Αντοχή	1500V – 2500V AC	Αντοχή μόνωσης μεταξύ των γραμμών
Χωρητικότητα (καπάκια X/Y)	Χ: 0,1–1 µF, Υ: 1–4,7 nF	Τιμές εσωτερικών πυκνωτών
Τύπος τοποθέτησης	PCB / Πλαίσιο	Πώς τοποθετείται το φίλτρο
Πρότυπα Ασφαλείας	UL, IEC, CE	Πιστοποιήσεις συμμόρφωσης

Τύποι φίλτρων EMI

Εικόνα 4.Φίλτρα EMI κοινής λειτουργίας

Αποκλεισμός του θορύβου που εμφανίζεται ο ίδιος και στις δύο γραμμές τροφοδοσίας ενώ επιτρέπει τη διέλευση του κανονικού ρεύματος.

Εικόνα 5. Φίλτρα EMI διαφορικής λειτουργίας

Μειώστε τον θόρυβο που εμφανίζεται μεταξύ δύο γραμμών, βοηθώντας στην εξομάλυνση των διαφορών σημάτων.

Εικόνα 6.Χαμηλοπερατά φίλτρα

Αφήστε τα σήματα χαμηλής συχνότητας (χρήσιμη ισχύ) να περάσουν ενώ εμποδίζετε τον θόρυβο υψηλής συχνότητας.

Εικόνα 7.Υψηλοπερατά φίλτρα

Αφήστε τα σήματα υψηλής συχνότητας να περάσουν ενώ αποκλείετε χαμηλότερες συχνότητες, που χρησιμοποιούνται σε συγκεκριμένες εφαρμογές.

Εικόνα 8.Φίλτρα Band-Pass

Επιτρέψτε σε ένα συγκεκριμένο εύρος συχνοτήτων να περάσει ενώ αποκλείετε άλλες εκτός αυτού του εύρους.

Εικόνα 9.Φίλτρα ενός σταδίου

Χρησιμοποιήστε ένα επίπεδο φιλτραρίσματος και είναι απλά, συμπαγή και χαμηλού κόστους.

Εικόνα 10.Φίλτρα πολλαπλών σταδίων

Χρησιμοποιήστε πολλαπλά στάδια φιλτραρίσματος για να παρέχετε ισχυρότερη μείωση θορύβου για ευαίσθητο εξοπλισμό.

Διάγραμμα κυκλώματος φίλτρου EMI

Εικόνα 11.Διάγραμμα κυκλώματος φίλτρου EMI

Ένα κύκλωμα φίλτρου EMI έχει σχεδιαστεί για να εμποδίζει τον θόρυβο υψηλής συχνότητας ενώ επιτρέπει κανονική ισχύς 50/60 Hz να περάσει από μέσα.Η θορυβώδης ισχύς εισόδου εισέρχεται μέσω του γραμμή (L) και ουδέτερο (N), όπου τα βασικά στοιχεία αρχίζουν να φιλτράρονται. Χ πυκνωτές (Cx) μειώσει θόρυβος διαφορικής λειτουργίας μεταξύ γραμμής και ουδέτερου, ενώ Πυκνωτές Y (Cy) εκτροπή θόρυβος κοινής λειτουργίας στη γείωση για ασφάλεια.Α τσοκ κοινής λειτουργίας μπλοκάρει το θόρυβο που εμφανίζεται και στις δύο γραμμές ταυτόχρονα και α τσοκ διαφορικού τρόπου λειτουργίας μειώνει τον θόρυβο μεταξύ των δύο γραμμών.

Όλα τα εξαρτήματα περικλείονται σε α μεταλλικό περίβλημα θωράκισης, που βοηθά στον περιορισμό των παρεμβολών.Το αποτέλεσμα είναι καθαρή, σταθερή ισχύς εξόδου με σημαντικά μειωμένο ηλεκτρικό θόρυβο, εξασφαλίζοντας αξιόπιστη απόδοση της συσκευής.

Πηγές Ηλεκτρομαγνητικών Παρεμβολών

Γραμμές ρεύματος

Μεταφέρετε ηλεκτρικό θόρυβο από το δίκτυο και άλλες συνδεδεμένες συσκευές, ο οποίος μπορεί να μεταδώσει παρεμβολές σε πολλά συστήματα.

Κινητήρες και Γεννήτριες

Παράγουν θόρυβο λόγω εναλλαγής, σπινθήρων και κινούμενων εξαρτημάτων, ειδικά σε βιομηχανικό εξοπλισμό.

Εναλλαγή τροφοδοτικών

Δημιουργήστε θόρυβο υψηλής συχνότητας κατά την ταχεία ενεργοποίηση/απενεργοποίηση, ο οποίος μπορεί να επηρεάσει τα κοντινά κυκλώματα.

Ασύρματες Συσκευές

Εκπέμπουν σήματα όπως ραδιοκύματα και Wi-Fi που μπορεί να επηρεάσουν τα ευαίσθητα ηλεκτρονικά.

Υπολογιστές και Ψηφιακά Κυκλώματα

Δημιουργήστε θόρυβο από γρήγορες αλλαγές σήματος και σήματα ρολογιού που χρησιμοποιούνται για την επεξεργασία δεδομένων.

Συστήματα φωτισμού (π.χ. LED, φθορισμού)

Δημιουργήστε παρεμβολές λόγω ηλεκτρονικών προγραμμάτων οδήγησης και εναλλαγής εξαρτημάτων στο εσωτερικό τους.

Πομποί ραδιοφώνου και τηλεόρασης

Στείλτε ισχυρά ηλεκτρομαγνητικά σήματα που μπορεί να διαταράξουν τις κοντινές ηλεκτρονικές συσκευές.

Εφαρμογές Φίλτρων EMI

Εικόνα 12.Εφαρμογές Φίλτρων EMI

• Τροφοδοτικά – Χρησιμοποιείται για τον καθαρισμό του ηλεκτρικού θορύβου και την παροχή σταθερής ισχύος, ώστε οι συσκευές να μπορούν να λειτουργούν σωστά χωρίς ενοχλήσεις.

• Καταναλωτικά Ηλεκτρονικά – Βρίσκεται σε τηλεοράσεις, υπολογιστές και φορτιστές για την αποφυγή παρεμβολών και τη βελτίωση της απόδοσης και της αξιοπιστίας.

• Βιομηχανικός Εξοπλισμός – Προστατέψτε τα μηχανήματα από τον ηλεκτρικό θόρυβο στα εργοστάσια, βοηθώντας τα να λειτουργούν ομαλά και με ασφάλεια.

• Ιατρικές συσκευές – Διασφαλίστε την ακριβή λειτουργία του ευαίσθητου εξοπλισμού, όπως οθόνες και σαρωτές, μειώνοντας τα σφάλματα σήματος.

• Συστήματα Αυτοκινήτων – Μειώστε τον θόρυβο στα ηλεκτρονικά του οχήματος, όπως αισθητήρες και μονάδες ελέγχου για καλύτερη απόδοση.

• Συστήματα τηλεπικοινωνιών – Βοηθήστε στη διατήρηση καθαρών σημάτων στις συσκευές επικοινωνίας, μειώνοντας την απώλεια και την παραμόρφωση σήματος.

• Συστήματα Φωτισμού – Μειώστε τις παρεμβολές από τα φώτα LED και τα φώτα φθορισμού, ώστε να μην επηρεάζουν τα κοντινά ηλεκτρονικά.

Συνήθη λάθη σχεδιασμού φίλτρου EMI

Λανθασμένη επιλογή εξαρτημάτων

Η χρήση λανθασμένων πυκνωτών ή επαγωγέων μπορεί να μειώσει την απόδοση του φιλτραρίσματος και να μην εμποδίσει σωστά τον θόρυβο.

Κακή γείωση

Η ακατάλληλη γείωση μπορεί να καταστήσει το φίλτρο αναποτελεσματικό και να επιτρέψει στον θόρυβο να περάσει μέσα από το κύκλωμα.

Λανθασμένη τοποθέτηση

Η τοποθέτηση του φίλτρου μακριά από την πηγή θορύβου μειώνει την ικανότητά του να σταματά αποτελεσματικά τις παρεμβολές.

Παράβλεψη εύρους συχνότητας

Η μη λήψη υπόψη της συχνότητας θορύβου μπορεί να οδηγήσει σε ένα φίλτρο που δεν μπλοκάρει τα ανεπιθύμητα σήματα.

Με θέα στο ρεύμα διαρροής

Το υψηλό ρεύμα διαρροής μπορεί να δημιουργήσει κινδύνους για την ασφάλεια, ειδικά σε ευαίσθητες ή ιατρικές συσκευές.

Λανθασμένη διάταξη PCB

Η κακή δρομολόγηση και τα μεγάλα ίχνη μπορούν να δημιουργήσουν επιπλέον θόρυβο αντί να τον μειώσουν.

Υποεκτίμηση Συνθηκών Φορτίου

Η μη λήψη υπόψη της πραγματικής τάσης και ρεύματος μπορεί να προκαλέσει υπερθέρμανση ή αστοχία εξαρτήματος.

Έλλειψη θωράκισης

Χωρίς την κατάλληλη θωράκιση, ο εξωτερικός θόρυβος μπορεί να εισέλθει και να επηρεάσει το σύστημα.

Μονοφασικά έναντι τριφασικών φίλτρων EMI

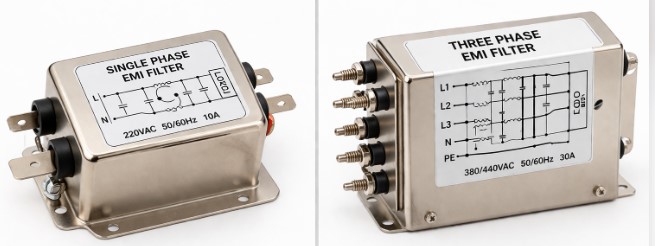

Εικόνα 13.Μονοφασικά έναντι τριφασικών φίλτρων EMI

Χαρακτηριστικό	Ανύπαντρος Φίλτρο EMI φάσης	Τρεις Φίλτρο EMI φάσης
Σύστημα Ηλεκτρισμού	Χρησιμοποιεί μία γραμμή και μία ουδέτερη	Χρησιμοποιεί τρεις γραμμές ρεύματος
Κοινή χρήση	Οικιακές συσκευές και μικρές ηλεκτρονικά	Βιομηχανικά μηχανήματα και βαριά εξοπλισμός
Πολυπλοκότητα	Απλός σχεδιασμός	Πιο περίπλοκος σχεδιασμός
Μέγεθος	Μικρότερο και συμπαγές	Μεγαλύτερο σε μέγεθος
Κόστος	Χαμηλότερο κόστος	Υψηλότερο κόστος
Χειρισμός θορύβου	Διαχειρίζεται χαμηλότερα επίπεδα θορύβου	Διαχειρίζεται υψηλότερα επίπεδα θορύβου
Χωρητικότητα ισχύος	Κατάλληλο για χαμηλή έως μέτρια δύναμη	Κατάλληλο για υψηλή ισχύ εφαρμογές

Συμπέρασμα

Τα φίλτρα EMI διαδραματίζουν μεγάλο ρόλο στη διατήρηση των ηλεκτρικών συστημάτων σταθερά και αξιόπιστα, εμποδίζοντας τον ανεπιθύμητο θόρυβο.Κατανοώντας τους τύπους, τα εξαρτήματα και τη σωστή χρήση τους, μπορείτε να βελτιώσετε την απόδοση της συσκευής, να αποφύγετε κοινά λάθη και να διασφαλίσετε την ασφαλή και αποτελεσματική λειτουργία τόσο σε απλές όσο και σε σύνθετες εφαρμογές.
